隨著對可再生能源和環保型儲能材料需求的不斷增加，鈉離子電池（SiB）在大規模儲能產業中備受關注，并被視為一種替代能源系統。鋰離子電池(LiB)雖然具有更高的儲能容量，但其發展受限于鋰資源短缺和原材料成本高昂。與LiB相比，SiB不僅具備資源豐富、材料成本低廉的優勢，還展現出更高的功率容量，同時其在更寬溫度范圍內的安全性及適應性也優于鋰離子電池1。
與LiB類似，SiB的陰極材料同樣是關鍵組件，其常量元素和微量元素含量會直接影響能量密度、循環壽命及安全性等核心性能指標。因此，準確且高精度地測定陰極材料中的常量元素含量對于產品質量控制至關重要。鈉離子電池常用的陰極材料包括過渡金屬氧化物、鈉聚陰離子和普魯士藍類似物。其中，以NaxMO2形式存在的層狀過渡金屬氧化物由于合成簡單、電化學活性高而成為廣泛應用的陰極材料，其中M是指一種或多種過渡金屬元素，例如鐵(Fe)、銅(Cu)、鎳(Ni)、錳(Mn)、釩(V)、鈦(Ti)、鉻(Cr)、鈷(Co)等2-4。
?陰極材料的元素組成可通過多種分析技術進行測定，如電感耦合等離子體質譜(ICP-MS)、電感耦合等離子體發射光譜(ICP-OES)和原子吸收光譜(AAS)。在電池行業中，ICP-OES因具有多元素分析、寬線性動態范圍和高基體耐受性等優勢，常被推薦用于復雜陰極材料的分析。在中國，鈉離子電池陰極材料標準“T/QGCML 306-2022”對雜質的最大限值做出了規定，如表1所示。
表1.T/QGCML 306-2022中規定的微量元素最大允許濃度
然而，由于復雜的光譜干擾和鈉基質效應，在鈉基體中實現高精密度和準確度對于ICP-OES來說是一項挑戰。
本文采用珀金埃爾默的Avio® 550 Max全譜直讀ICP-OES對三元氧化物陰極材料樣品NaxMO2(金屬元素：Fe、Mn、Ni)中的四種常量元素和十二種常測雜質元素進行了分析，該儀器具有獨特的光學系統優勢，可進行實時同步分析，且精密度高5。
1 實驗
樣品制備
樣品制備是ICP-OES分析的關鍵步驟，尤其是因?yàn)橄♂屜禂?shù)可能影響常量元素檢測結果的準確度。稀釋系數較小時，基質元素的濃度較高，可能導致基質效應增強。然而，當采用較大的稀釋系數時，分析誤差往往隨之增加。本研究通過制備和分析兩種不同稀釋系數(500倍和5000倍)的陰極材料NaxMO2考察了樣品稀釋的影響。
?將約0.1 g三元陰極材料樣品NaxMO2與3 ml HCl和1 ml HNO3一起放入DigiTUBE®消解管中。蓋上消解管蓋子，置于樣品制備模塊(圖1)中，在120℃下加熱約60分鐘。待樣品完全溶解后，使用去離子水將溶液定容至50 mL(500倍稀釋)，用于常量元素和微量元素分析。樣品制備一式兩份。為檢查方法準確度，一份樣品溶液在消解前加標濃度為0.1 mg/L的微量元素。將樣品進一步稀釋10倍，配制5000倍稀釋樣品溶液。
圖1.珀金埃爾默的SPB 50-48樣品制備模塊
儀器
所有分析均使用Avio 550 Max系列ICP-OES執行，其具有獨特的中階梯光柵光學部件和分段陣列電荷耦合器件探測器(SCD)，提供高速分析以及同時測量所有元素。
?Avio 550 Max的通用數據采集(UDA)技術可通過同時采集檢測器上所有可用譜線的數據，有效解析陰極材料產生的復雜光譜，無需顯著增加分析時間或生成龐大數據文件即可實現全元素波長選擇的靈活性，從而簡化了方法開發流程7。該方法可通過添加新波長并重新處理數據來評估干擾并生成定量結果，無需重新運行樣品，從而節省時間、成本、樣品和資源。此外，Syngistix™ ICP軟件中的SmartQuant™功能可實現快速數據分析，具有簡潔的結果可視化界面和光譜顯示能力，可使用戶輕松確定無干擾波長8。
?Flat Plate™等離子體技術與垂直炬管設計可處理高基質樣品，而無需大量稀釋9,10。Avio 550 Max工作參數如表2所示。為降低樣品中大量鈉離子引發的易電離元素(EIE)效應，所有分析物均采用徑向觀測模式進行測量。由于陰極材料樣品基質的多樣性，采用耐用的PEEK MiraMist霧化器和旋流霧化室進行分析。分析物波長是基于相對靈敏度、無光譜干擾及校準標準品濃度范圍等因素確定的，具體數值見表3和表4。本方法采用高精密度ICP-OES（HP-ICP-OES）技術對常量元素進行分析。HP-ICP-OES采用手動積分技術，確保真正的同步分析，從而獲得最佳精密度。在方法開發過程中，通過自動積分確定了微量元素的積分和讀取時間(表4)。在最終方法中，所有分析物均采用手動積分進行測量。釔(Y)被用作常量元素和微量元素分析的內標物。
所有數據處理均使用Syngistix for ICP軟件完成。
表2.儀器參數
表3.常量元素的校準標準品范圍
表4.微量元素的校準標準品范圍
標準標準品
所有校準標準品溶液均采用珀金埃爾默單元素和多元素標準品溶液進行基質匹配(Na、Fe、Mn、Na濃度均為1000 ppm)。如表3和表4所示，校準范圍經過調整以便與制備樣品的預期濃度相匹配，從而提高測量準確度11。所有校準標準品和樣品溶液中均添加了釔(Y)。如上所述，每個分析物的讀取時間與積分時間均采用手動設置，以確保分析物與內標元素實現完全同步測量。
2 結果和討論
校準線性度和檢測限
所有元素的相關系數均很出色，大于0.999。四種常量元素(Na、Fe、Mn、Ni)和兩種微量元素(Cd、Pb)的校準曲線如圖2所示。

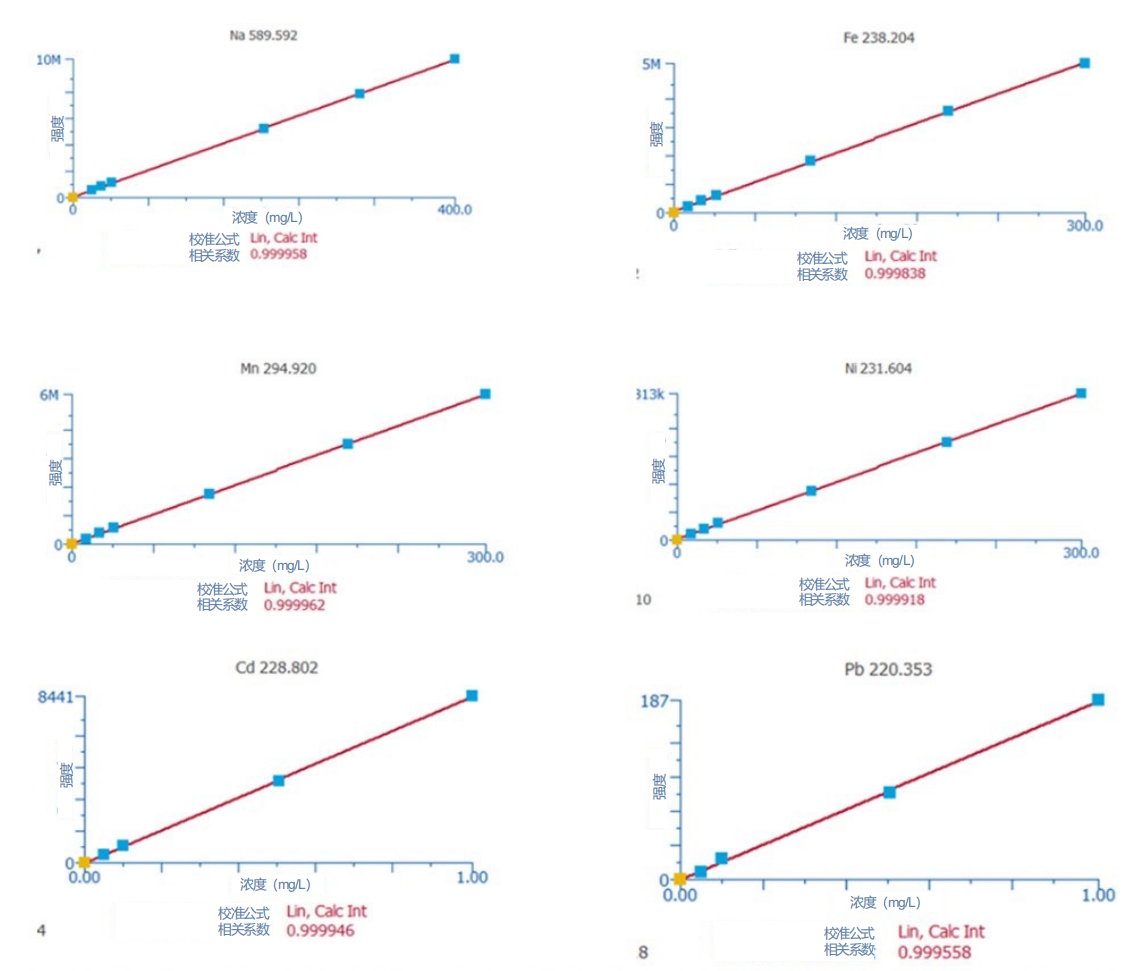

圖2.Na、Fe、Mn、Ni等基質元素及Cd、Pb等雜質的校準曲線(點擊查看大圖)
表5中所示檢測限(DL)的確定方式為空白溶液測量10次所得數據的標準偏差乘以3。固體基質中檢測限的確定方式為溶液中的檢測限乘以樣品制備過程中應用的稀釋系數(0.1 g樣品稀釋至50 mL最終體積)。
表5.微量元素的檢測限
(點擊查看大圖)
樣品結果
表6列出了500倍稀釋樣品制備方法中常量元素Na、Mn、Ni和Fe的分析結果及其精密度。Avio 550 Max ICP-OES可憑借其高精密度運行模式獲得卓越的檢測精密度，對所有常量元素進行10次重復測定得出的RSD均≤0.12%。
表6.500倍稀釋陰極樣品的常量元素檢測結果(%)
(點擊查看大圖)
?該方法的穩健性通過對比500倍與5000倍稀釋樣品的檢測結果得以證實(如圖3所示)：即使在基質濃度提升10倍的條件下，準確度仍未受影響。該結果的意義在于，由于無需超過500倍的稀釋即可克服等離子體中的樣品基質效應，因此可測量更低濃度的微量元素。
圖3.鈉離子電池陰極材料樣品經500倍及5000倍稀釋后的常量元素檢測結果(點擊查看大圖)
?因此，微量元素在500倍稀釋樣品中進行測定，具體結果詳見表7。樣品中Cd、Co及Cr的濃度均低于檢測限，再次驗證了降低稀釋系數的優勢。為驗證結果的準確度，對加標樣品進行了分析，其回收率曲線詳見圖4。所有微量元素的回收率均在其加標值的10%以內，證明Avio 550 Max ICP-OES能夠?qū)︹c離子電池陰極材料進行準確的雜質分析。
表7.微量元素檢測結果(mg/kg)
圖4.加標樣品的回收率(點擊查看大圖)
常量元素的高精密度分析一穩定性
該方法的長期穩定性通過在4小時內每15分鐘分析一次500倍稀釋樣品進行評估。在生產過程中，監測常量元素的穩定性至關重要，因?yàn)殡姵匦阅苋Q于常量元素的摩爾比。圖5顯示，在4小時分析中，常量元素的摩爾百分比波動幅度約為0.1%，表明該方法具有優異的穩定性和耐用性。
圖5.常量元素摩爾百分比在4小時分析內的長期穩定性(點擊查看大圖)
此外，在4小時分析過程中，系統對內標信號進行自動監測，并在Syngistix軟件的“Data Viewer”模塊中繪制回收率曲線。如圖6所示，所有回收率均控制在5%以內，證實了Avio 550 Max ICP-OES在高基質樣品分析中的穩健性。
圖6.鈉離子電池陰極樣品4小時分析的內標回收率(點擊查看大圖)
結論
本研究證實了Avio 550 Max全譜直讀ICP-OES測量鈉離子電池陰極材料中基質和雜質元素的能力。等離子體的穩健性使得樣品無需進一步稀釋即可進行分析，從而能夠準確測定更低濃度的雜質元素。Avio 550 Max的同步檢測功能使常量元素的相對標準偏差可控制在0.1%或以下，充分展現了其高精密度性能。綜上所述，這些功能使得Avio 550 Max ICP-OES非常適合分析鈉離子電池陰極材料。
所用耗材
參考文獻
1. “Global Sodium Ion Battery Market Research
Report”, Market Research Future, 2024.
2. “Review—Research Progress on Layered Transition Metal Oxide Cathode Materials for Sodium Ion Batteries”, Fanglin Wei, Qiaoping Zhang, Peng Zhang, Wenqian Tian, et al, The
Electrochemical Society, 2021.
3. “T/QGCML 306-2022”, a group standard for cathode material for sodium-ion battery.
4. “T/CIAPS0031-2023”, a group standard for feneral specification for sodium-ion battery.
5. “HP-ICP-OES: Using the Avio 550/560 Max to Achieve the Highest Possible Precisions”, PerkinElmer Technical Note, 2020.
6. “Universal Data Acquisition in Syngistix Software for the Avio 550/560 Max ICP-OES”, PerkinElmer Technical Note, 2020.
7. “Avio 550/560 Max ICP-OES Optical System and SCD Detector”, PerkinElmer Technical Note, 2020.
8. “Knowing the Unknowns with SmartQuant, a Powerful Semi- Quantitative Tool for ICP Analysis”, PerkinElmer Technical Note, 2023.
9. “Vertical Dual View on the Avio Max Series ICP-OES”, PerkinElmer Technical Note, 2020.
10. “Flat Plate Plasma Technology on the Avio Max Series ICPOES”, PerkinElmer Technical Note, 2020.
11. “Sensitivity, Background, Noise, and Calibration in Atomic Spectroscopy: Effects on Accuracy and Detection Limits”, PerkinElmer White Paper, 2018.
