折彎模具種類大全

折彎模具

折彎模具有L型、R型、U型、Z型等幾種折彎.

上模主要有90°、88°、45°、30°、20°、15°等不同角度。

下模有4~18V不同槽寬的雙槽和單槽,還有R下模、銳角下模、壓平模等。上下模分為分段和整體:

上模分段一般為300mm、200mm、100mm、100mm、50mm40mm、20mm、15mm、10mm,整體為835mm。

下模一般分為400mm、200mm、100mm、50mm、40mm、20mm、15mm、10mm,整體為835mm。

折彎模具種類

折彎模具種類

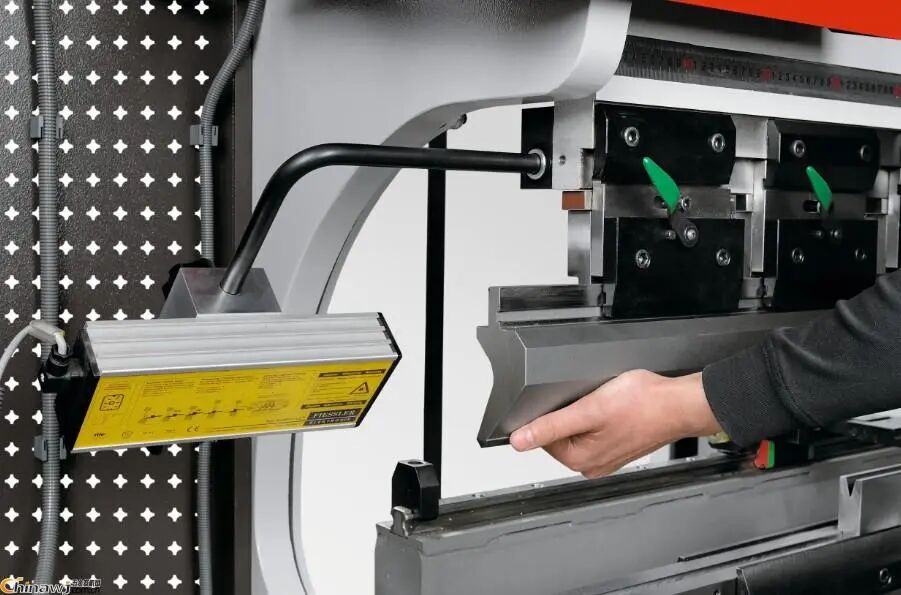

折彎模具的組成

一般的模具分為中間板、上模、下模、導軌、下模座等，這類模具通用性強，大部分加工都可以完成。

折彎模具的組成

折彎模具的選擇

加工不同的零件需要使用不同的模具，首先要對機床和模具的加工參數有所了解，才能選擇相互匹配的模具。

1 依工件成型后的形狀、尺寸、工藝圖紙標注的內R角等選擇適用的模具；

2 充分考慮成型過程中可能產生的異常，如：撞豬嘴撞鉚釘、撞模撞機器、工件折邊互撞等等；

3 折彎工件時，V槽的選擇

根據材料厚度不一樣，V槽的選擇也不一樣

T≤4mm時，V槽=T*6倍；T≥4mm時，V槽=T*8倍

4. 注意：90°折彎時，“V"槽的寬度小不得底于4t，否則可能損壞模具或?qū)е鹿ぜ髲U；

5.若折邊尺寸太小必須使用4t以下的“V"槽時，可先折一合適鈍角后，再用大的“V"槽折夠90°；

6.清理刀模、機床模座，保證無灰塵無硬物；

7.用長度少不低于300MM上下模取出機床中心，注意壓力要適當，避免壓壞模具；

8. 換上本次加工所需的合適模具，上下裝夾要到位，鎖緊緊固螺釘/夾板；

9.模具盡量裝夾在機床中心位置，以保證機床可持續穩定的工作。

機床參數有：行程、加工能力、開口高度、中間板類型等；模具參數有：上模模柄型式（和中間板匹配）、耐壓噸位（折彎壓力）等；

因此，我們需要從“機床參數"和“模具參數"兩方面做選擇。

關于機床參數的選擇

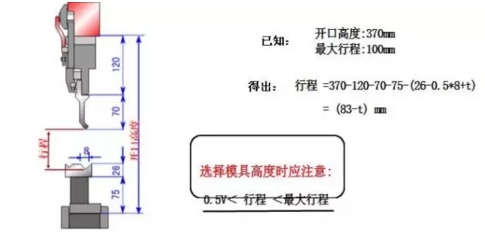

1、模具高度的選擇

行程=開口高度—中間板高度—上模高度—下模座高度—（下模高度—0.5V+t） t為板料厚度

模具高度的選擇

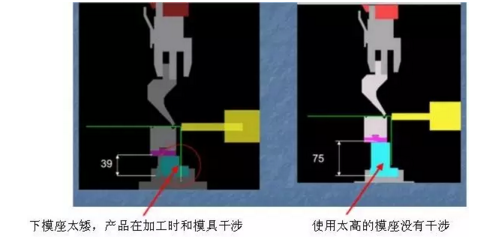

在下模座選擇的時候也要注意下模座有多種高度，不同高度的模座用來配合不同的加工。

模具高度的選擇

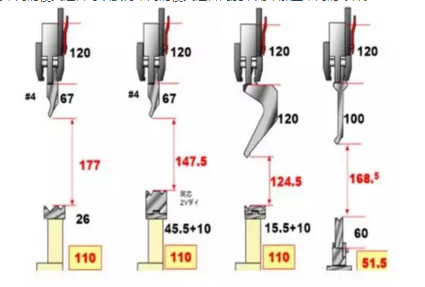

使用不同的模具組合可以獲得不同的模具組合高度，用來加工不同的零件。

模具高度的選擇

關于模具參數的選擇

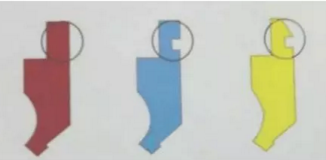

1、上模模柄形式

上模的模柄有3種形式以配合不同的中間板

上模模柄形式

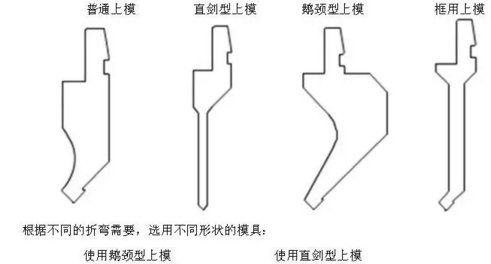

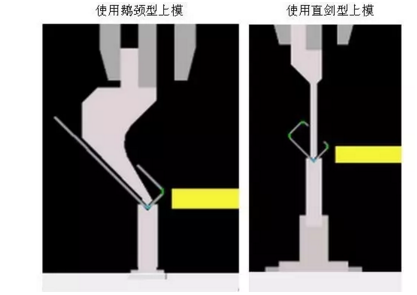

2、上模形狀

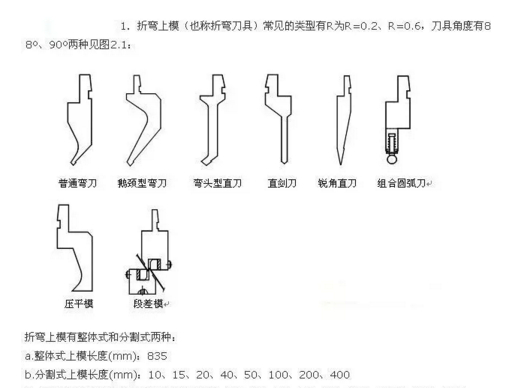

常用標準形狀上模有：

上模形狀

上模形狀

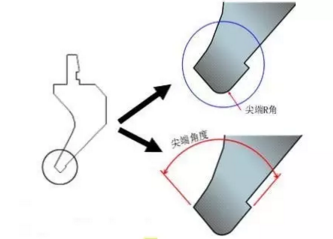

3、上模R角及角度 上模常用的R角有：

上模R角

（1）0.2R （2）0.6R （3）0.8R （4）1.5R （5）3.0R

選用合適的R：一般3mm以下使用R0.6。

標準上模的角度有：90°、88°、86°、60°、45°、30°等。

模具的夾角要小于加工角度，例如，我們折彎工件為90°，使用88°夾角模具。

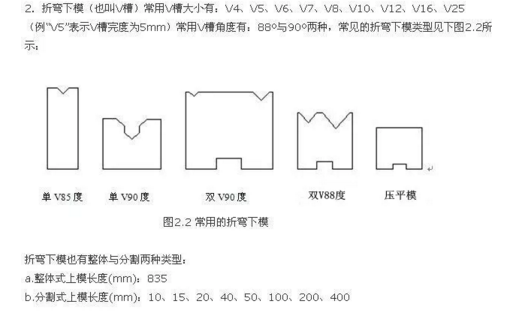

4、下模形式

一般的下模有單V和雙V的區別，在這兩種類型中還有分割和整段之分，不同的模具類型適合不同的加工需要。

一般來說，單V的比雙V的模具加工用途廣，分割的比整段的模具用途廣。我司使用下模一般為雙V和三V。

5、 下模V寬、V槽夾角

下模V槽的選擇和材料厚度（T）的關系：

下模V槽的選擇和材料厚度（T）的關系

下模的V槽夾角和上模一致。
