渦街流量計，適用于公用工程應用和能量管理系統●用于液體、（濕）氣體、飽和蒸汽和過熱蒸汽（+240°C）●集成P+T測量：直接輸出質量、標況體積流量、能量、總/凈熱量、FAD流量●法蘭型：DN15…300/?…12；夾持型：DN100/4●兩線制、4…20mA、HART®7、FF、Profibus-PA總覽OPTISWIRL4200是一款集成了溫度傳感器的渦街流量計

渦街流量計，適用于公用工程應用和能量管理系統

       ●用于液體、（濕）氣體、飽和蒸汽和過熱蒸汽（+240°C）

       ●集成 P+T 測量：直接輸出質量、標況體積流量、能量、總/凈熱量、FAD流量

       ●法蘭型：DN15…300 / ?…12"；夾持型： DN100 / 4"

       ●兩線制、4…20 mA、HART®7、FF、Profibus-PA

總覽

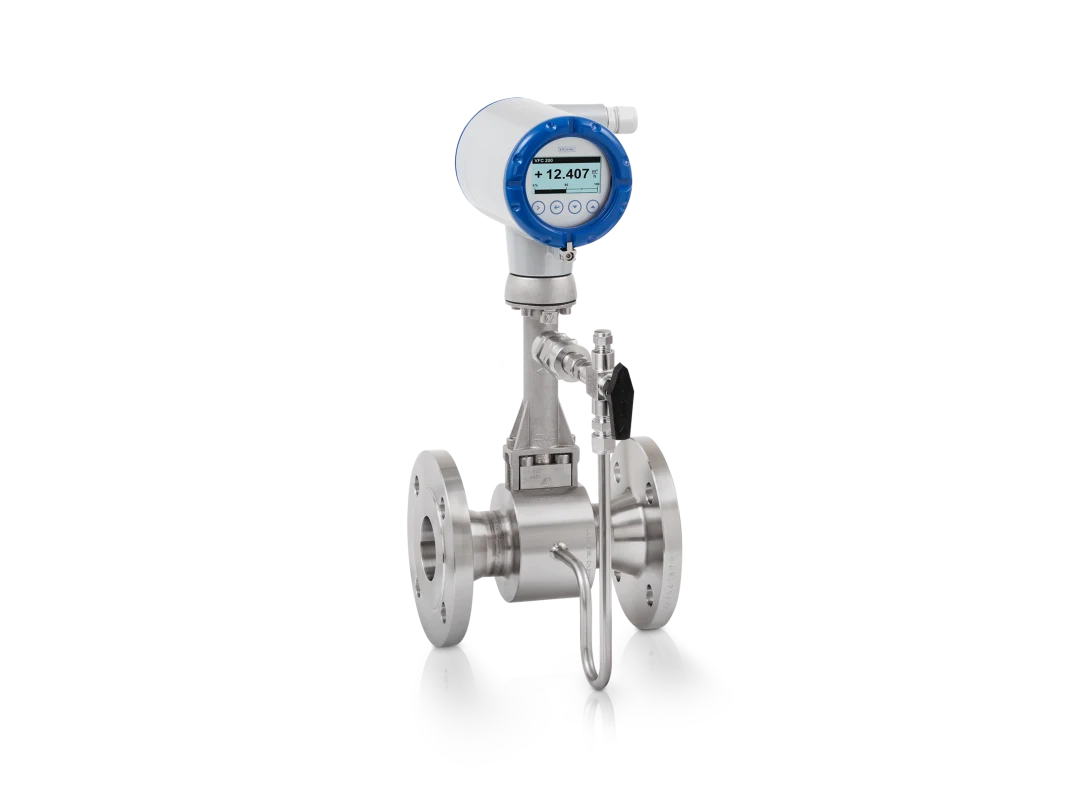

OPTISWIRL 4200 是一款集成了溫度傳感器的渦街流量計。它尤其適用于在供應過程（輔助服務）和分輸管網中的液體、干濕氣體、飽和蒸汽

或過熱蒸汽。該儀表還集成了蒸汽和冷凝液的總熱和凈熱測量功能，所以它也是能量管理系統（ISO 50001）的理想解決方案。此渦街流量

計還可以選配一體化集成的壓力傳感器，用于多種工況條件下的氣體和蒸汽的測量。

與傳統的渦街儀表不同，OPTISWIRL 4200 可以集流量、溫度、壓力測量，以及流量計算于一體?？蓪⒐?jié)省大約 45% 的安裝成本，并且提升

系統的整體精度。該流量計有法蘭型和無法蘭的夾持型兩種過程連接。它還可以提供一體化內縮徑以及現場分體型（分體電纜最長 50 m）結

構。OPTISWIRL 4200 設計用于安全儀表系統（SIS），并具備用于危險區域的防爆。

特點 & 選項

產品的特點與選項，取決于產品的配置：請聯系我們，以幫您確認所需的功能是否已包含在產品中。

       ●法蘭型，或精巧的夾持型（ DN100 / 4"）

       ●用于多種工況條件的多功能一體型儀表,例如氣體和蒸汽溫壓補償一體化、空壓力FAD流量測量等"

       ●集成的蒸汽和熱水的總熱和凈熱的計算

       ●可選截止閥，用于在不影響工藝過程的情況下更換壓力傳感器

       ●的信號過濾技術（AVFD，渦街頻率偵測）

       ●對于寬量程工況，可選一體化的內縮徑結構

       ●與外置的溫度壓力傳感器及積算儀相比，節省大約 45% 的安裝成本

       ●一臺儀表配置兩套獨立的傳感器和轉換器的雙測量系統，用于冗余測量和高安全性要求的應用

       ●轉換器外殼的現場分體型安裝，與傳感器間距最長 50 m

       ●遵循 IEC 61508 的 SIL2/3 （高、低或連續運行模式）

       ●可使用 OPTICHECK 服務工具，進行現場核查

典型應用

通用

       ●公用工程應用：輔助和供應回路中的能量輸送

       ●測量（非）導電性的液體、氣體、飽和蒸汽和過熱蒸汽

       ●蒸汽和熱水的總/凈熱量計量

       ●監測壓縮機的輸出、評估自由出風量（FAD）

       ●測量工業氣體的消耗量（天然氣、氮?dú)獾龋?/span>

       ●壓縮空氣的消耗測量

化工和其他過程行業

       ●烴類、導熱油等

       ●溶劑

       ●脫鹽水

       ●氣體、焊接氣體、蒸汽

       ●石化介質（苯、乙烯等）

鋼鐵和冶金行業

       ●冷卻水回路

       ●壓縮空氣

       ●惰性氣體

       ●氧氣

       ●天然氣

       ●蒸汽

食品和飲料行業

       ●純凈水和脫鹽水

       ●CO2

       ●燃燒爐的能耗

       ●蒸汽

機械和設備（OEM 行業）

       ●空氣傳輸（如：用于消毒裝置、包裝機等）

       ●燃燒爐的能耗

污水行業、清潔能源行業

       ●在 CHP （熱電聯產）系統的入口端測量干濕沼氣

造紙和紙漿行業

       ●壓縮空氣、蒸汽等

石油和天然氣行業

       ●化工介質（苯、乙烯、蒸汽等）

       ●天然氣
