三輥蜜丸機主要性能說明

一.  用途及特點

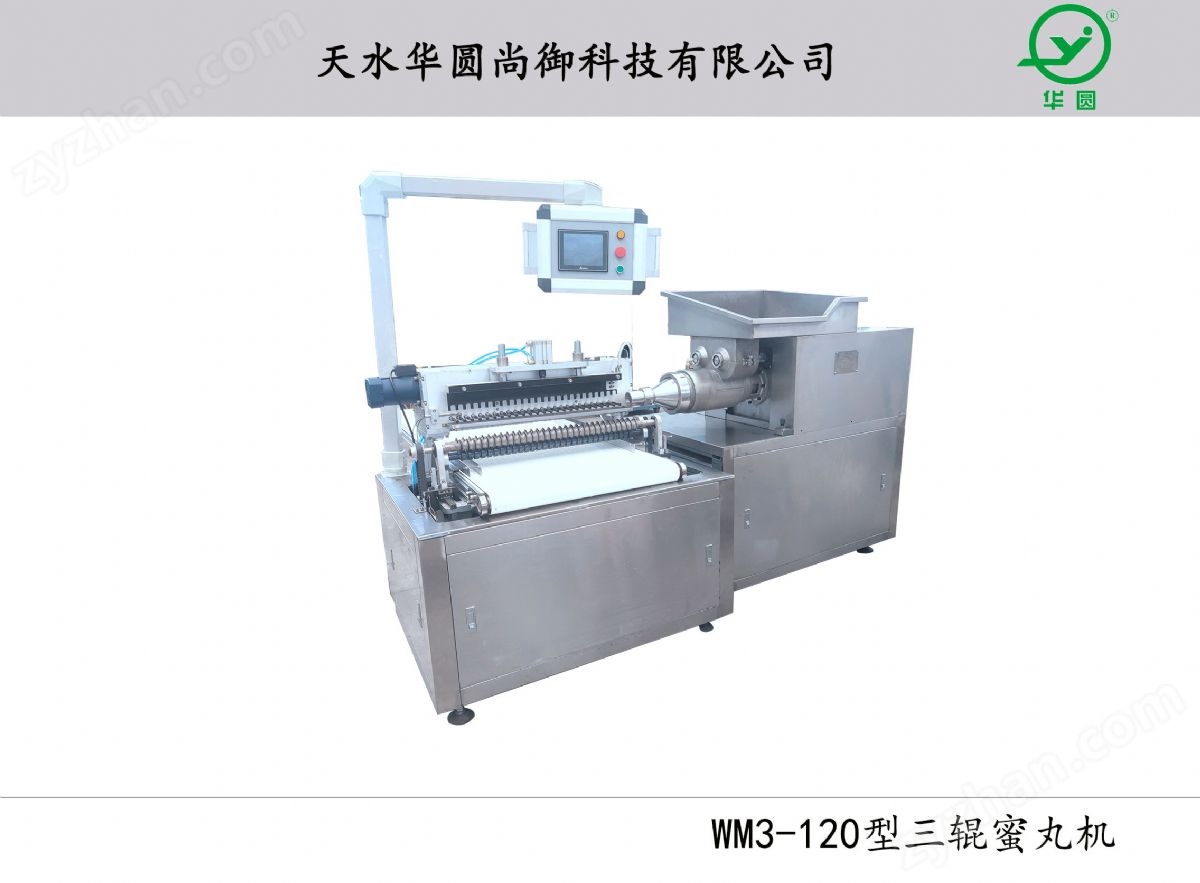

     WM3-120型三輥蜜丸機，主要是供中藥廠制作3g、6g、9g三種蜜丸之用，也可根據用戶需求生產3～10克的蜜丸。本機有如下特點：

1.  本機采用框架式結構，運轉平穩，具有噪音小、操作方便、便于維修、丸光亮、重量準確，并保持用蠟油圓丸的傳統。

2.  本機設置自動送條、自動切條、自動推條。成品 、藥頭自行分路，減輕勞動強度。

WM3-120型：本機由變頻器、傳感器控制送、切、推條速度，從而保證丸重差異，降低勞動強度、提高出丸合格率。本機具有自動化程度高、操作更加簡便，丸重差異控制更加精確等優點。

WM3-120型蜜丸機，采用可調速電機，在一定磨損范圍內，可保證出條速度，保證產量。

二.主要技術參數及性能指標

 1.綜合參數

產丸量：    5000～26000丸/小時

   丸重差異：±2～3%

   外形尺寸：（長×寬×高）    2300×800×1410（mm）

   整機重量：700公斤

送條電機功率：1.1KW

制條電機功率：5.5KW

搓丸電機功率：0.75KW

三角皮帶：模輥：A型940、940各2條；托輥：A型787（1條）；搓丸電機輪：B型900（2條）

潤滑油：30^#機油

制丸參數

WM3B-120型送、切、推條15～20次/分。

藥條長度：576mm/次

切條酒精濃度：95度

三、    結構及作用原理

  本蜜丸機由前機體、擠出器、自動送、切、推條及后機架四部分組成。

1.  前機體部分：

前機體部分由變頻器變頻無級調速，控制擠條電機的制條速度。

2.  自動送、切、推條部分：

擠出器連續擠出的藥條由履帶式傳送帶同步輸送到后機架，輸送帶連續送條，由切條鋼絲自動切斷藥條，斷條由撥條板推入三輥制作成丸。

3.  后機架部分：

后機架三輥圓丸部分由定輥、托輥及開合輥組成，利用開合輥定時開閉原理，將進入三輥中的藥條進行切段、圓丸、搓光，利用開合輥定時移位藥丸既掉在滑軌中，成品與藥頭廢丸分離
