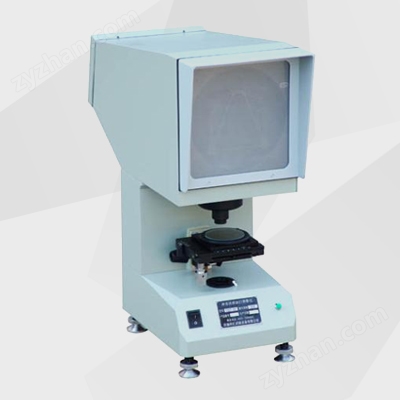

CST-50沖擊試樣缺口投影儀 CST-50型沖擊試樣缺口投影儀是根據目前國內廣大用戶的實際需求和GB/T229-2007《金屬夏比擺錘沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器

CST-50型沖擊試樣缺口投影儀是根據目前國內廣大用戶的實際需求和GB/T229-2007《金屬夏比擺錘沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。

一、主要技術功能：

1、投影屏直徑 ：180mm

2、工作臺尺寸 ：

方工作臺尺寸：110×125mm

方工作臺直徑：90mm

工作臺玻璃直徑：70mm

3、工作臺行程 ：

縱向：±10mm

橫向：±10mm

升降：±12mm

4、工作臺轉動范圍: 0～360°

5、儀器放大倍率：50X

物鏡放大倍率： 2.5X

投影物鏡放大倍率：20x

6、光源（鹵鎢燈）：12V   100W

7、電源：  220V   50Hz

8、外形尺寸：515×224×603mm

9、重量：  20kg

二、設備主要配置及供貨范圍：

1、CST-50投影儀主機     一臺

2、底座調整鈕            四個

3、電源線                一根

4、鹵鎢燈                二個

5、平板玻璃              一塊

三、儀器保修

產品自到貨2天內須開箱驗收，清點備件，校驗儀器是否完好無損，并對儀器進行驗收，整機驗收合格之日起保修12個月，保修期間如儀器發生故障，乙方技術人員須在接到甲方通知2小時答復，48小時之內到達現場（保修期內除因甲方保管，使用不當而出現的質量問題，均免費保修）.保修期滿，乙方負責終生維修及配件供應（維修費用免費、配件按成本價供貨）。
