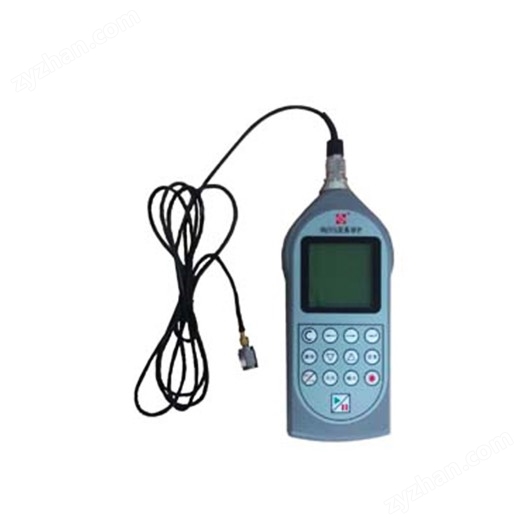

概 述：AWA5936型振動計是采用數字信號處理技術的新一代袖珍式振動測量儀器，測量加速度、速度和位移，用于機器、電機、車輛、建筑等振動的測量。也可將本儀器作為振動測量的采集系統，將數據采集后保存在儀器中，帶回傳到計算機中進一步分析處理。配置不同軟件，可以（1）作為一般的振動計；（2）作為積分振動計；（3）按GB/T 14790.1-2009要求測量手傳振動Wh計權加速度ah和A（8）或A（4）；（4）按GB/T 6075.3-2001機器故障檢測和報警功能。它們都可加入實時頻譜分析功能。
AWA6291實時信號分析儀配置加速度計、電荷放大器和振動測量軟件后，可用于機器振動振動測量。
特 點：● 同時測量a、v、s三種振動量的有效值、峰值、峰峰值；
● 可進行積分測量，計算并顯示振動的等效值；
● 可選配FFT分析和1/3 OCT分析。
主要技術性能：
型號名稱 | AWA5936-1型 | AWA5936-2型 | AWA5936-3型 （手傳振動計） | AWA5936-4型 （機器故障監測） | AWA6291型 （機器振動測量） | ||
特 點 | ● 同時測量a、v、s三種振動量的有效值、峰值、峰峰值；
| ● 同AWA5936-1； ● 積分測量，顯示等效值； ● 可選配SD卡存貯數據，實現大容量存貯、錄音、U盤、讀卡器等功能。 | ● 同AWA5936-2； ● 手傳振動測量 | ● 同AWA5936-2； ● 根據設定的機器類型，以及是剛性或柔性支承，當測量的振動速度值超過限值時，顯示告警或危險； ●測量包絡加速度，達到限值時，顯示告警或危險。 | ●同時測量a、v、s三種振動量的有效值、峰值、峰峰值； ● 1/3 OCT頻帶加速度、速度和位移值； ●對機器振動信號進行實時FFT分析 | ||
傳感器 | 加速度傳感器，靈敏度：2.5 pC/m·s-2（可選擇其它靈敏度，但測量范圍會有不同） | AWA84106型壓電加速度計，電荷靈敏度：≈2.5 pC/m·s-2 | |||||
測量范圍 | 加速度：0.01 m/s2~300 m/s2 速度：0.01mm/s~3000 mm/s 位移：0.01 mm~30mm | Wh計權加速度：0.01 m/s2 ~ 300 m/s2 | 同AWA5936-2 | 加速度：2 Hz ~ 20 kHz 速度：2 Hz ~ 1.5 kHz 位移：2 Hz ~ 200 Hz | |||
頻率范圍： | 加速度：10 Hz～8 kHz； 速度：10 Hz～4 kHz； 位移：10 Hz～250 Hz | 5 Hz～1600 Hz； | 同AWA5936-2 | 加速度：0.05～5000 m/s2 速度：0.5～50000 mm/s 位移：5 μm～500 mm | |||
頻率計權和濾波 | 數字濾波實現并行(同時)加速度、速度、位移 | Wh計權，數字濾波實現 | 同AWA5936-2；以及包絡加速度gE的檢測 | 數字濾波實現并行(同時)加速度、速度、位移 | |||
檢波器特性 | 并行有效值、峰值、峰峰值 | 并行有效值、峰值、峰峰值，以及包絡檢波 | 并行有效值、峰值、峰峰值 | ||||
時間平均方式 | 并行（同時）時間常數1s和時間常數8 s | 并行（同時）時間常數1 s和時間常數8 s及積分平均 | 同AWA5936-2 | 并行（同時）指數平均、線性平均，時間常數 125 ms、1 s、 8 s； | |||
主要測量指標 | 1s時間計權瞬時值、8s時間計權瞬時值、加速度、速度、位移的有效值、峰值、峰峰值； | 同AWA5936-1；以及 1秒等效值、等效連續值；加速度、速度、位移的有效值、峰值、峰峰值；測量經歷時間(Tm)。 | 同AWA5936-2；以及Wh計權加速度的有效值、峰值、峰峰值；A(8)或A（4）。 | 同AWA5936-2；以及包絡加速度gE | 機器振動信號實時FFT分析，加速度、速度、位移測量。 機器振動的1/3 OCT頻帶加速度、速度和位移值。 | ||
積分測量時間 | —— | 1秒到24小時可分檔設定或任意設定 | 1 s到24 h分檔或任意設定 | ||||
Ａ/Ｄ位數 | 24位 | 24位 | |||||
線性范圍 | 加速度：80 dB；速度：100 dB；位移：80 dB | 大于80 dB | 同AWA5936-2 | 大于90 dB | |||
采樣頻率 | 48 kHz | FFT：48 kHz、24 kHz、12 kHz、6 kHz、3 kHz、1.5 kHz、750 Hz | |||||
基本測量誤差 | 5 %（15.92 Hz為參考頻率） | 5 % | |||||
顯示器 | 128×128點陣液晶顯示，對比度16級可調， LED背光 | 240×160點陣LCD， LED背光 | |||||
數據存貯： | —— | 128組等效連續值及1 s等效值 | 至多12288組，也可將測量結果轉存到U盤 | ||||
輸出 | AC（交流）、DC（直流） | AC（交流）、DC（直流），USB接口（需選配SD卡大容量存貯模塊） | RS 232接口：可接微型打印機，也可接PC機； mini B型USB接口：接PC機或U盤 | ||||
內部日歷時鐘 | —— | 誤差小于1分鐘/月 | 誤差小于1分鐘/月 | ||||
電池 | 4節LR6堿性電池或5 V外接電源。工作電流約120 mA | 6節LR 6 堿性電池，可連續使用12小時；也可外接5V電源，電流不大于150 mA | |||||
外形尺寸 | 230×80×30 | 260 × 90 × 38 | |||||
質量 | 0.4 | 主機：0.5 | |||||
工作溫度 | -10 ℃～50 ℃ | ||||||
選配功能 | —— | SD卡大容量存貯和錄音功能，錄音時間：1秒到1小時 | |||||
