詳細產品介紹及技術參數
一、產品概述

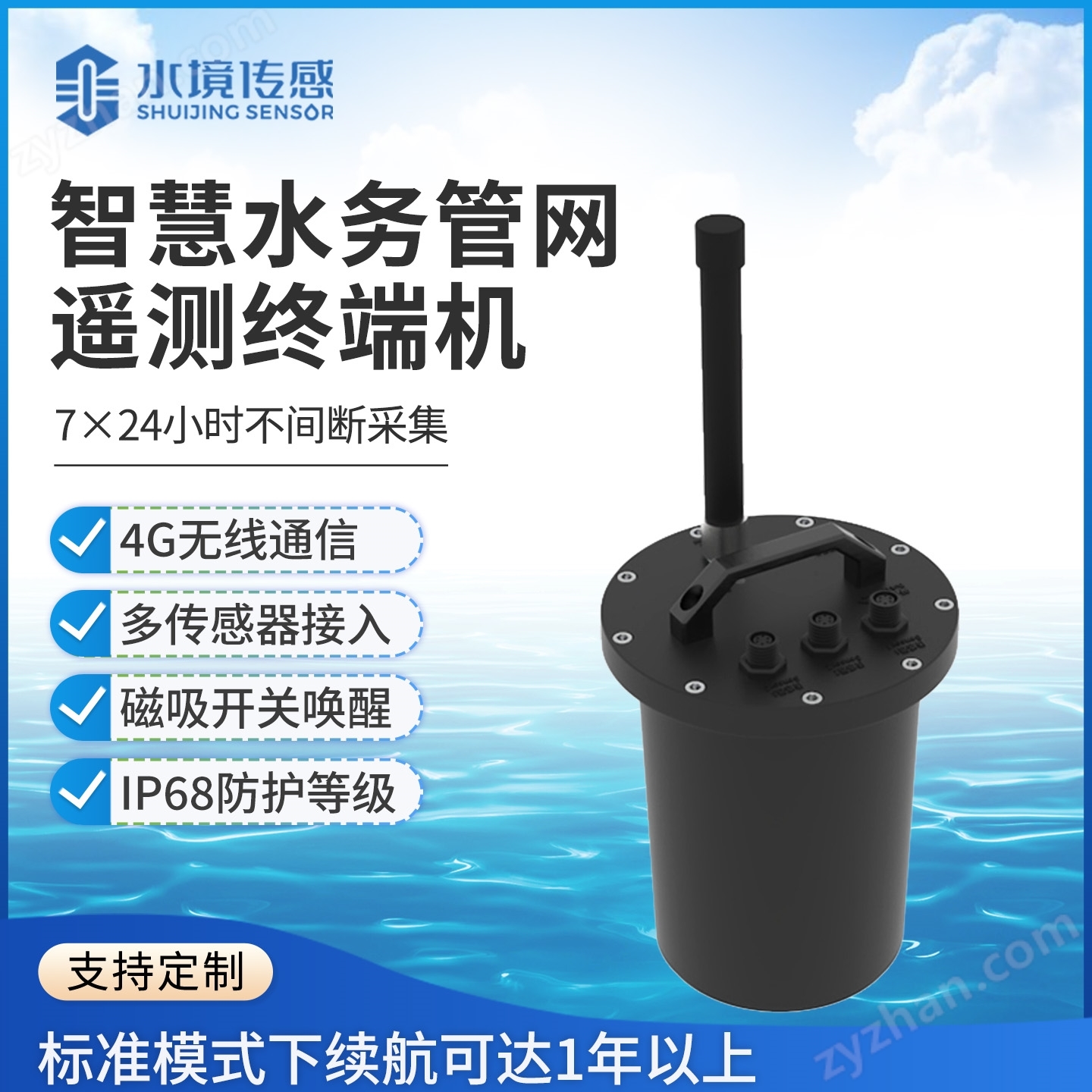

智慧水務管網遙測終端機是面向城市供排水管網、DMA分區計量、管網漏損監測、窨井/管廊環境監測等場景設計的工業級低功耗遙測終端（RTU）。設備集成多傳感器采集、4G無線通信、斷點續傳、磁吸喚醒、藍牙就地配置、超長續航、IP68高防護等能力，實現管網壓力、流量、液位、水質、溫濕度、設備姿態等關鍵參數7×24小時不間斷采集、本地存儲與可靠上報，為智慧水務數字化管理、智能調度、漏損控制、爆管預警提供穩定可靠的數據支撐。
二、核心功能
1、·4G全網通通信，一站多發
·支持IPv4/IPv6/域名接入
·支持TCP/UDP/MQTT通信協議
·兼容SL651、江蘇水文規約、河北水文規約、四川水文規約、HJ212等標準協議，支持原始報文對接
·一站多發，最多支持4個平臺/站點同時上報數據
2、·斷點續傳，數據零丟失
·信號差、SIM卡異常、平臺服務異常時自動本地存儲
·通信恢復后自動依次補報，確保數據不丟失
·1分鐘采集頻率可循環存儲1年數據，5分鐘采集頻率可循環存儲5年數據
3、·多傳感器接入，采集能力強
·最多支持3路RS485傳感器同時接入，6芯航空插頭
·標準ModBus RTU協議，兼容流量計、壓力計、液位計、水質傳感器等
·內置姿態傳感器、溫度傳感器、濕度傳感器，實時監測設備與環境狀態
4、·磁吸喚醒+藍牙配置，運維便捷
·磁吸開關喚醒，喚醒后實時上發當前數據
·支持藍牙就地配置（選配），可查看數據、修改傳感器、規約類型、采集頻率、上傳頻率
·支持串口配置/升級、平臺遠程配置/遠程升級
5、·低功耗長續航，工業級防護
·標配3.7V 228AH鋰亞電池
·標準模式下續航可達1年以上
·IP68高防護等級，適應地下窨井、潮濕管廊、戶外惡劣環境
6、·靈活采集與上報策略
·采集頻率：標準5min/次，可自定義1分鐘～24小時
·傳輸頻率：標準5min/次，可自定義1分鐘～24小時
·滿負載下，10min/次采集和10min/次上傳可滿足一年使用需求
·磁吸喚醒、告警數據立即上傳，并可加快傳輸頻率
7、·擴展與定位能力
·支持?jǐn)U展衛星定位模塊（選配）
·內置高精度實時時鐘，支持互聯網或衛星同步對時
三、管網遙測終端機技術參數
| 無線通訊 | 4G |
| 傳感器接口 | 最多支持3路傳感器同時接入3路RS485（標準協議ModBus RTU） |
| 供電接口 | 12V供電 |
| 標準采集頻率 | 每5min一次，（可自定義60s～24h） |
| 標準傳輸頻率 | 每5min一次（4G無線傳輸）①，可自定義傳輸頻率1min～24h②開關喚醒后實時上傳告警數據立即上傳，并加快傳輸頻率（可后期設計） |
| 數據存儲 | 終端支持?jǐn)?shù)據自動存儲(采集頻率1分鐘，可存儲一年共525600條數據，標準采集頻率5分鐘，可存儲5年共2628000條數據) |
| 衛星定位 | 支持?jǐn)U展衛星定位模塊（選配） |
| 時間同步 | 內置高精度實時時鐘模塊，支持衛星（選配）或互聯網同步對時 |
| 配置方式 | 支持藍牙就地配置（選配），支持串口配置（選配），支持平臺遠程配置與升級 |
| 操作方式 | 就地開關進行數據上發 |
| 異常監測 | 姿態傳感器 量程：0～180°（XY雙軸），精度：±1°溫度傳感器 量程：-20～75℃，精度：±1℃濕度傳感器 量程：0～100%RH，精度：±5%RH@（20%～90%RH） |
| 供電方式 | 標配3.7V 228AH鋰亞電池 |
| 電池壽命 | 標準測量和傳輸模式下，設備內置電池可連續工作1年以上 |
| 外殼材質 | ABS |
| 外殼尺寸 | 最大直徑180mm，最小直徑134mm，總高度212mm |
| 防護等級 | IP68 |
| 防爆等級 | Ex ia IIC T4 Ga；Ex ia IIIC T200/130℃ Da |
四、應用場景
·城市供水管網：壓力、流量、水質監測，DMA分區計量，漏損分析
·排水/污水管網：液位、流量、淤積、氣體監測，內澇預警
·二次供水/泵站：水壓、水位、設備狀態遠程監控
·管廊/窨井監測：環境溫濕度、設備傾斜/入侵告警
·水利水文監測：河道、灌區、水庫數據采集上報
五、產品優勢
·數據可靠：多中心上報+斷點續傳，數據不丟失
·運維簡單：磁吸喚醒、藍牙/遠程配置，免開蓋、免下井
·穩定耐用：低功耗、大容量電池、IP68防護，長期免維護·兼容開放：多協議、多接口，快速對接各類水務平臺與傳感器
