全天空成像儀SRF-02
EKO全天空成像儀（型號：SRF-02）為新一代全天空成像儀，擁有獨特的技術優勢，可以在無太陽遮擋而暴露在太陽光照之下清晰的自動記錄全天空云狀分布數據?？捎糜诒O(jiān)測天氣和云況變化、太陽能產能預報和光伏發電性能評估等，其嵌入太陽能監測系統可以極大增強區域太陽能資源研究和預測的能力。

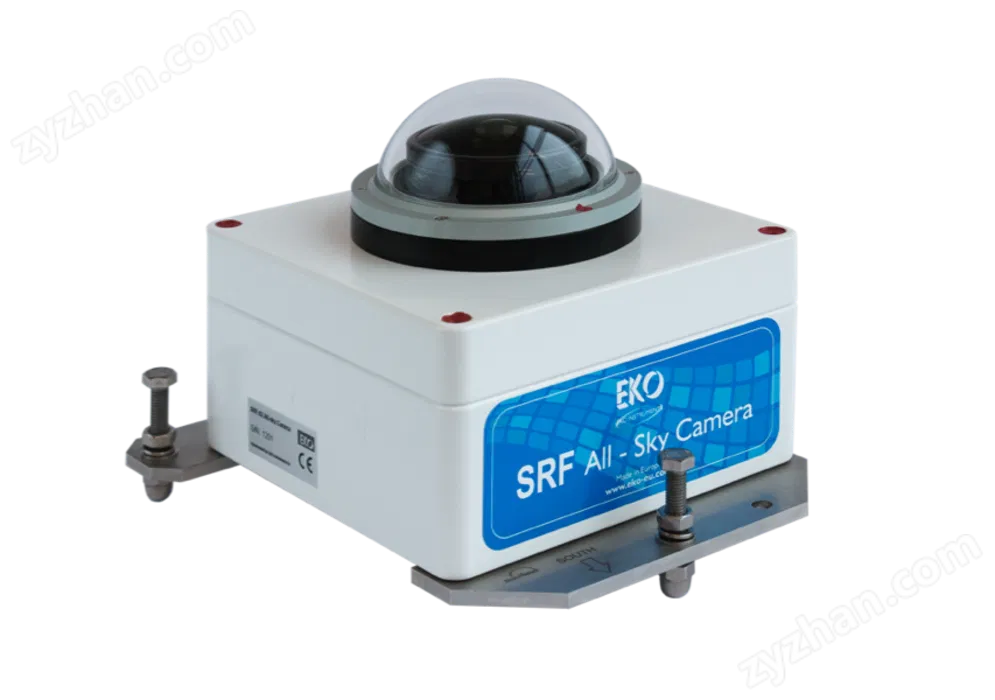

圖1. 全天空成像儀（左圖）及所拍云圖（右圖）
該成像儀具有180°的寬闊視角和高分辨率傳感器，能夠全自動記錄全天空云況信息，并通過軟件中的云檢測算法轉換成定量云信息。成像儀可以通過標準網卡接入互聯網，并通過網絡傳送數據至服務器或者監控電腦上。
成像儀控制軟件中集成了地平線確定工具，為用戶提供了更大的靈活性和功能需要，例如可以通過軟件設置天頂角范圍、地物屏蔽區域或者用戶感興趣的區域，避免檢測站周圍固有遮蔽物對觀測結果的影響。該成像儀還具有良好的防水功能，根據實際觀測條件，可選擇氣泵或者內置干燥劑的方式干燥。其中內置干燥劑的干燥方式更適合應用在偏遠、供電條件不足的觀測地點。

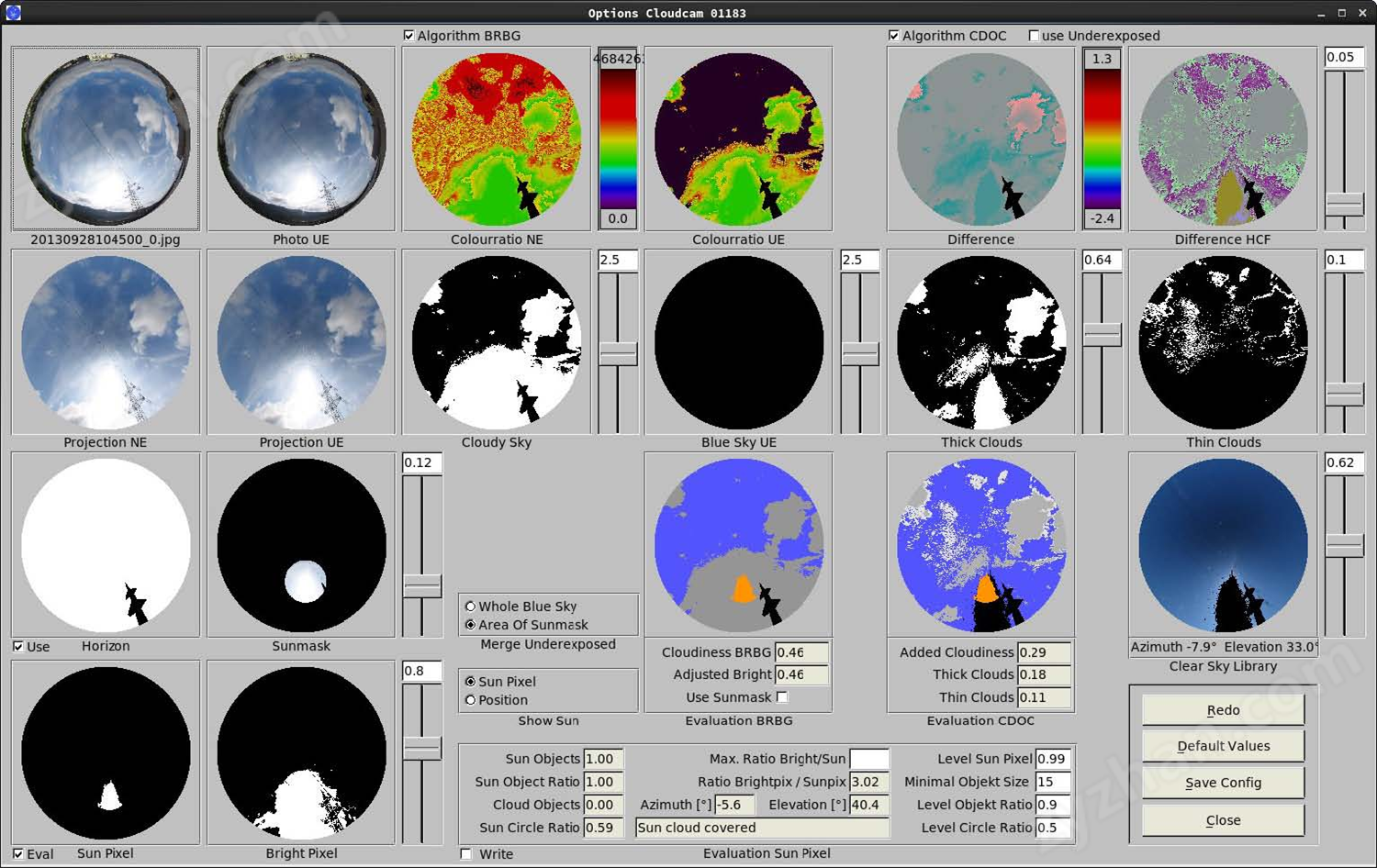

圖2. 云量識別設置窗口

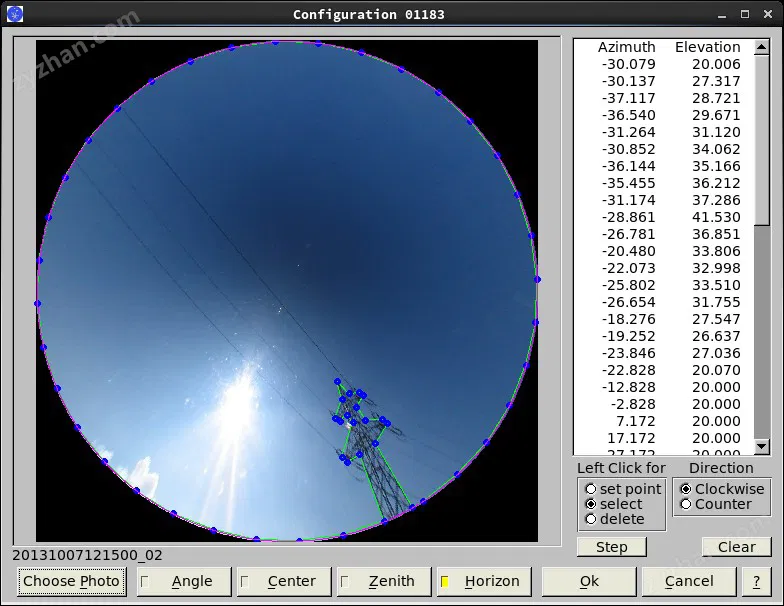

圖3. 地平線及地物屏蔽設置（圖中綠線及藍點）
圖4. 云量計算實例。紅色為藍紅和藍綠算法（BRBG）計算結果；黑色曲線為云檢測和不透明度分析算法；藍色曲線為厚云云量；綠色曲線為薄云云量。
【產品優點】：
l 無太陽遮擋裝置，有效記錄全天空云況信息；
l 內置電腦主機，無需額外安裝工作站；
l 可連接網絡，通過終端遠程操作和監控；
l 功耗低，體積小，重量輕，便于野外安裝；
l 具有防水功能，可用于全天候觀測。
【產品主要參數】：
| 參數及型號 | SRF-02 |
| 主機 | 內嵌電腦主機/自動曝光 |
| 視場角 | 180° |
| 圖像解析度及存儲格式 | 1600 x 1200 pixels，JPEG |
| 采樣頻率 | 可調（30s每張圖像） |
| 數據尺寸 | 每天60M（如果10分鐘拍照一次） |
| 操作系統 | Win XP, Vista, Win 7 and Linux |
| 通信方式 | 標準以太網（TCP/IP） |
| 軟件 | 分布式操控軟件，可以通過服務器控制多臺成像儀，具有數據存儲、顯示和再處理功能。 |
| 防護 | 內置防水通風系統 |
| 尺寸及重量 | 20 x 20 x 20 cm / 3 kg |
| 通風氣泵(可選) | (1) 230 VAC或 (2) 100 VAC |
| 防曬罩 (可選) | 大尺寸太陽防曬罩 |
| 供電及功耗 | 12V/1A (加熱裝置開/關：3W/6W) |
【與同類產品相比優點】
| SRF-02 (EKO) | 其他品牌 | ||
| 遮陽裝置 | 拍攝云圖無遮擋區域 技術，無需太陽遮擋
| 有太陽遮擋
| |
| 視場角（度） | 寬視場角，全天空拍照 180° | 160° | |
| 圖像分辨率 | 分辨率高，云圖識別更精確 1600 x 1200 pixels，24bit | 352 x 288，24bit | |
| 功耗 | 功耗低，適合野外觀測 直流供電12V@1A 無加熱@3W；有加熱@6W | 交流供電220V 無加熱@60W；有加熱@560W | |
| 便攜性 | 質量輕，體積小，方便攜帶 3 kg 20.0 x 20.0 x 20.0 cm | ~30 kg 53.0 x 47.8 x 86.9 cm | |
| 鏡面維護 | 長期使用，圖像質量不變 光學鏡面不易磨損 | 鋁反射鏡面長期磨損 |
