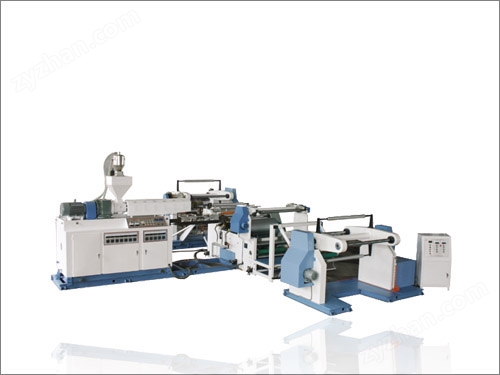

江南牌JLM90－1200型紙塑淋膜機

設備概述

本設備主要用于卷筒紙和BOPP、PET、無紡布等卷材的三合一淋膜復合。

一、主要技術參數

1、料筒料桿：φ90mm，長徑比：32:1，材質：38CrMoAl、調質、表面氮化，待有特殊混煉段，混煉效果好，排料量大;

2、T型彈性模具：新型薄邊模具，材質：5CrNiMoV，經過調質鍍鉻處理，具有很好的韌性和硬度，高溫頻繁使用不變形;

3、擠出機減速箱采用密閉性、可靠性更好的高強度硬齒面減速箱;

4、數字式智能溫控系統;

5、適用范圍：50gsm～250gsm卷筒原紙和BOPP、PET、無紡布等卷材的淋膜復合;

6、淋膜原料：擠復級PE、PP;

7、淋膜有效寬幅：800～1200mm;

8、淋膜厚度：0.012～0.070mm（單層）;

9、淋膜均勻度：誤差±6%;

10、剝離強度： 3～5N/30mm（根據實際淋膜基材）;

11、擠出量：220kg/h;

12、設計機械速度：0～150m/min;

13、放卷系統采用雙軸雙工位翻卷放送形式，換卷高速不減速自動裁切，張力采用的矢量變頻電機自動控制（進口PLC模塊控制）技術，糾偏系統采用臺車式自動氣敏糾偏裝置（EPC），糾偏行程：±100mm，糾偏精度±0.5mm，放卷直徑1000mm;第二放卷采用磁粉制動器手動張力，雙工位放送，手動糾偏。

14、收卷采用摩擦式收卷系統，收卷直徑1200mm;

15、氣張型收、放料軸：3英寸（φ73mm）;

16、裝機總?cè)萘浚杭s150kw;

17、設備外形尺寸（長×寬×高）：9500mm×8200mm×3200mm;

18、設備總重量：約20000kg。
