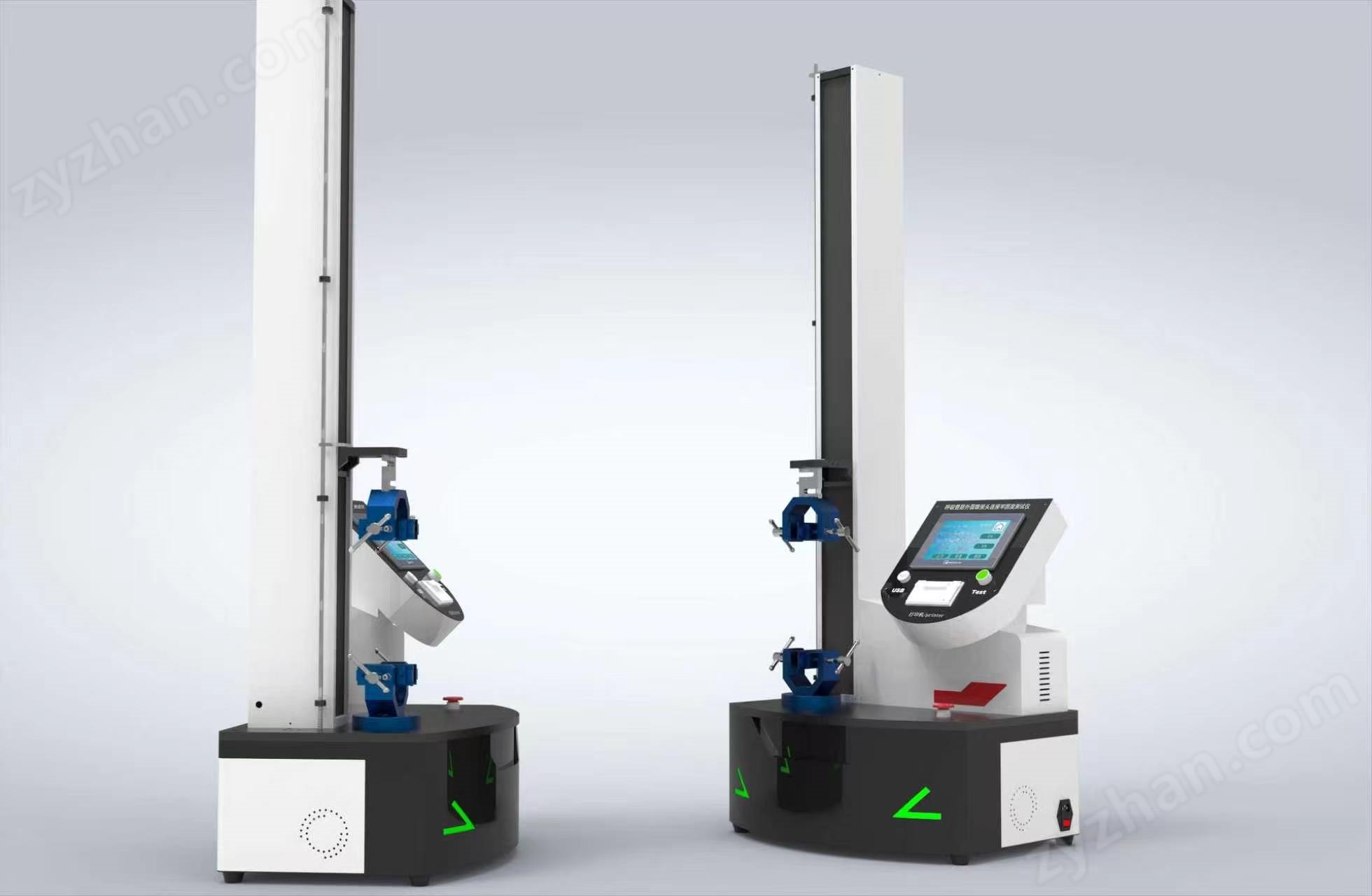

呼吸管路外圓錐接頭連接牢固度測試儀
?一、產品介紹以及特點?
產品介紹
呼吸管路外圓錐接頭連接牢固度測試儀是用于評估呼吸管路外圓錐接頭連接性能的專用設備，廣泛應用于醫療器械制造、質量檢測及研發領域。
產品特點
優點 | 集成化操作系統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試結束自動生成結果，一臺設備滿足多項測試，測試穩定，數據安全可靠 |
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口檢測元件，整機操作順暢，誤差小，使用年限長 |
數據顯示 | 實時顯示當前力值、設定力值、測試時間、移動速率等 自動判斷試樣合格/不合格，并顯示、報警 內置大容量存儲器，可存儲不少于1000組測試數據（數據一般保留7天會被覆蓋）配備USB接口，可導出測試數據；可選配RS232接口連接電腦打印機 |
結構特點 | 通電就可以使用，簡單快捷 |
二、滿足標準
標準號 | 名稱 |
YY0461-2003 | 麻醉機和呼吸機用呼吸管路 |
ISO5367-2000 | 用于麻醉設備和呼吸機的呼吸管路 |
三、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
測試區域 | 有控溫系統，溫度42±3度之間 |
壓力傳感器測量范圍 | 0 N?100N,精度±0.05%FS（可任意設置） |
拉力速度 | 0-50mm/min 0-200mm/min 可任意設置 |
拉力間距 | 不小于150mm |
夾具 | 1套 |
接頭 | 魯爾內外接頭 |
控制器 | 時間控制器 |
安全配置 | 急停按鈕，過載保護 |
尺寸重量 | 約535*480*800（mm） 約重80kg |
功率 | 約80W |
電源電壓 | AC220V 50Hz |
自制軟件，實時監測，可USB導出結果，可連接電腦 | |
四、計量要求以及測試項介紹
標準號 | 建議計量內容 | 建議計量點 |
YY0461-2003附錄B、C | 壓力傳感器0 N?100N，精度±0.05%FS | 標準要求精度±2N，建議計量10N，30N，40N，50N，80N |
測試項 | ||
外圓錐接頭的連接牢固度 | 通過在端部施加一個軸線方向的拉力，觀察在該規定的拉力下平滑端是否分離.以此試驗平滑端與相應規格的外圓錐接頭的連接牢固度。 | |
五、滿足標準其他測試項的儀器（完整資料可咨詢銷售）
標準號以及測試項 | 儀器名稱 | 圖片 |
YY0461-2003附錄ADEF，ISO5367-2000附錄ADEF | 呼吸管路綜合性測試儀
|
|
YY0461-2003附錄A，ISO5367-2000附錄A | 呼吸管路氣流阻力測試儀 |
|
YY0461-2003附錄D，ISO5367-2000附錄D | 呼吸管路泄漏測試儀 |
|
YY0461-2003附錄E，ISO5367-2000附錄E | 呼吸管路彎曲氣流阻力增加測試儀 |
|
YY0461-2003附錄F，ISO5367-2000附錄F | 呼吸管路順應性測試儀 |
|
六、試驗步驟:
B.1原理
通過在端部施加一個軸線方向的拉力,觀察在該規定的拉力下平滑端是否分離,以此試驗平滑端與相應規格的外圓錐接頭的連接牢固度。
B.2試件
試驗在有平滑端的呼吸管路上進行。
B.3儀器
B.3.1施加拉力的裝置,能在離開管路端部至少150mm處沿軸線方向以(50士5)mm/min施加不少于40N的拉仲力。
B.3.2測量所加拉伸力(B31)的裝置,精度為±2N。
B.3.3一個22mm或15mm金屬外圓錐接頭,22mm的接頭帶槽。尺寸符合YY1040.1規定，表面粗糙度按GB/T1031規定要求測定時為0.8pm。
B.4步驟
B.4.1本試驗步驟在(42士3)℃溫度下進行,并將呼吸管路在該溫度、相對濕度不低于80%的條件下進行狀態調節至少1h后進行。
B.4.2將呼吸管路的平滑端用蒸餾水蘸濕后鎖接于試驗接頭(B.3.3)上,使該接頭的整個軸長被覆蓋。保護好圓錐試驗接頭。
B.4.3在離開管路端部至少150mm處,沿管路軸線方向以(50士5)mm/min的速率施加拉伸力(B.3.1),記錄加力小于40N時的管路是否與外圓錐試驗接頭分離。
七、標配物品以及用途
名稱 | 數量 | 用途 | 參考圖 |
主機
| 1臺 | 設備整機發貨，無需安裝 |
|
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法以及保養等注意事項 | / |
操作視頻（電子版） | 1份 | 手把手指導操作流程，學習更方便 | / |
合格證及保修卡 | 1份 | 出廠質檢，質保服務 | / |
不銹鋼夾具 | 1套 | 用于樣品的測試 | / |
銘牌 | 1個 | 記錄設備整體信息 | / |
八、應用場景與行業需求
使用單位 | 產品性能 |
?醫療器械生產質檢 | 呼吸機、麻醉機管路出廠前的性能驗證，確保符合標準 |
?醫療機構設備維護 | ICU、呼吸科定期檢測管路密封性及阻力，避免臨床使用中因管路老化導致通氣障礙 |
?第三方檢測機構 | 用于產品認證，提供權W合規報告 |
九、使用注意事項
?環境要求 | 測試需在恒溫環境（如42±3℃）中進行，試件需提前狀態調節≥1小時 |
?校準維護? | 定期校驗力值傳感器，避免數據漂移 |
預處理 | 保持試樣整潔干凈，無缺陷 |
十、質保售后
安裝調試 | 公司可在買方準備好設備所需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。 |
保修 | 設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。 |
維修反應時間 | 賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在最短的時間內盡快排除故障 |
終身服務 | 賣方承諾在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。 |
