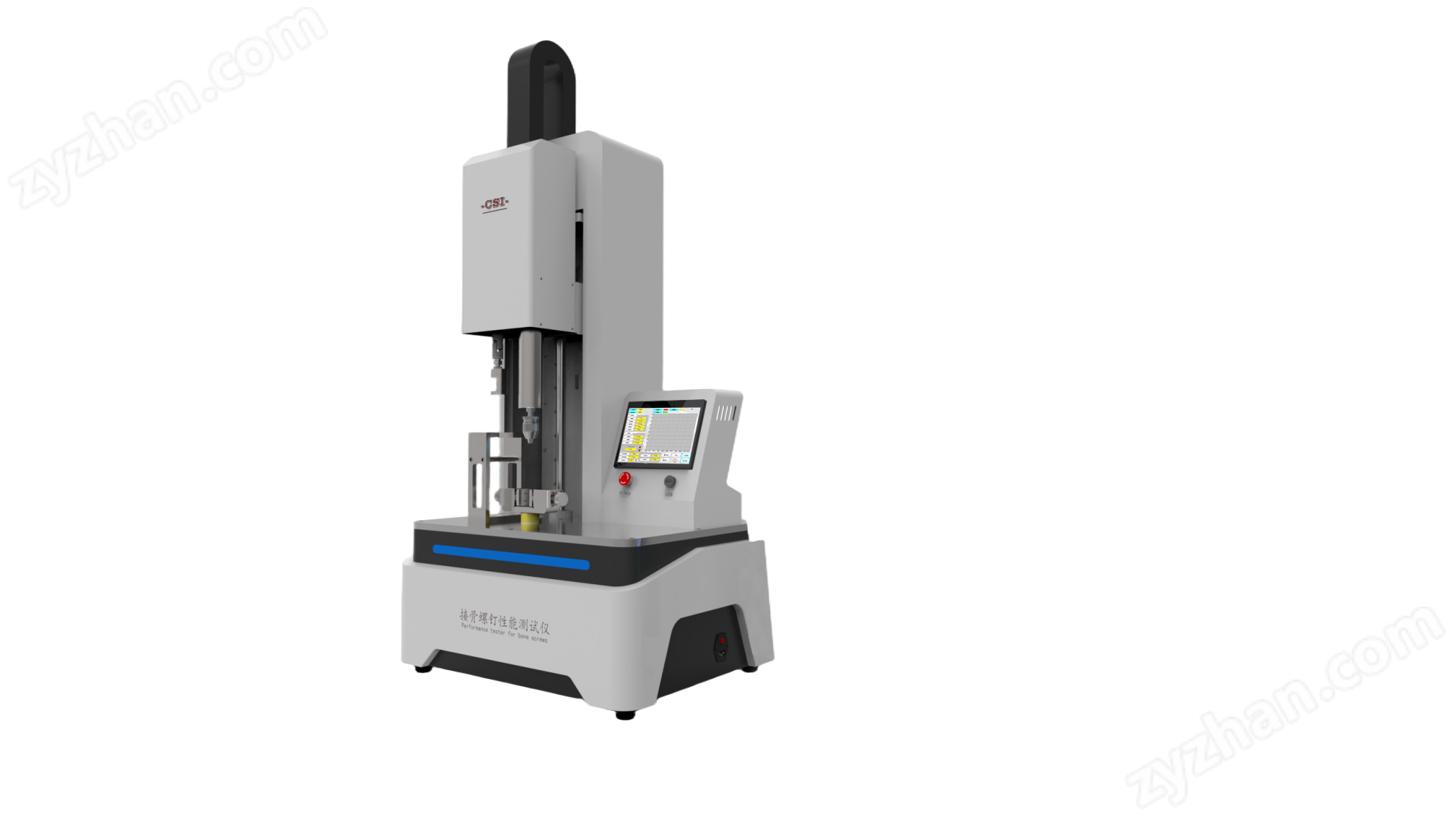

CSI-Z202接骨螺釘性能測試儀
接骨螺釘性能測試儀
一、核心測試項目與標準
?1. 力學性能測試?
?測試項? | ?目的? |
?扭矩測試? | 測量螺釘旋入/旋出時的扭矩，評估螺紋緊固性與抗斷裂能力 |
?軸向拔出力? | 模擬骨骼握持力，檢測螺釘從模擬骨料中的抗拔脫強度 |
?自攻性能? | 評估螺釘在骨質疏松條件下的旋入順暢性 |
?彎曲強度? | 驗證橫向載荷下的抗變形能力 |
?2. 動態性能測試?
?疲勞耐久性?：通過循環加載模擬長期服役狀態，檢測螺釘在反復應力下的穩定性。
?斷裂扭轉角?：量化螺釘延展性，為醫生提供操作預警。
產品特征
開放式結構，友好人機界面操作，多組曲線繪制模式，測試過程更明晰
采用精密微分電機驅動，傳動更平穩，噪音更低，定位更準確，測試結果重復性更好
高靈敏度荷重元，高精度絲杠確保精確位移
專業高性能控制系統控制雙伺服電機協調動作
全自動測量
簡單易操作，高度簡化的控制系統將一切繁瑣設置放在后臺完成，一鍵式啟動
專業夾具適用不同測試模式
內置專用校準程序，便于計量、校準部門（第三方）對儀器進行校準
支持?jǐn)?shù)據導出和Office軟件，結合優化的綜合數據處理系統
功能多樣化，一機實現：拔出性能、自功性能、旋動扭矩、扭轉性能、插入力
三、關鍵技術參數
?參數項? | ?規格? |
控制系統 | PLC+windows控制系統 |
操作界面 | 10寸嵌入式工業電腦，WiFi連接辦公打印機 |
高精度滾珠絲桿，精度0.01mm | |
高精度電機驅動，穩定性好 | |
動態扭矩傳感器 | DYN-201D-D18 （30nm），精度±0.1%FS |
S型拉壓力稱重傳感器 | 0-300kg，精度：±0.1％FS（可定制其他量程和精度） |
柱式稱重傳感器 | 0-500kg，精度：±0.1％FS（可定制其他量程和精度） |
夾具 | 若干，可定制 |
試驗行程 | 0-300mm |
測試模式 | 驅動扭矩、自攻性能 |
試驗速度 | 1-300mm/min無級變速 |
曲線 | 記錄扭矩-角度曲線（扭矩測試）、力-位移曲線（拔出測試） |
設備重量 | 80kg |
外形尺寸 | 700*520*1580（mm） |
四、執行標準
YY 0018 -2016 【骨接合植入物 金屬接骨螺釘】
YY/T 1504 【金屬接骨螺釘軸向拔出力試驗方法】
YY/T 1505 【金屬接骨螺釘自攻性能試驗方法】
YY/T 1506 【金屬接骨螺釘旋動扭矩試驗方法】
YY 0315-2016 【鈦及鈦合金牙種植體】
YY/T 0346 【骨接合植入物 金屬股骨頸固定釘】
YY/T 1779 【牙科學正畸支抗釘】
YY/T 0119.2-2014【脊柱植入物 脊柱內固定系統部件 第2部分：金屬脊柱螺釘】
YY/T 0662-2018 【外科植入物 不對稱螺紋和球形下表面的金屬接骨螺釘 機械性能要求和試驗方法】
ASTM F543 【Standard Specification and Test Methods forMetallic Medical Bone Screws】
五、測試流程標準化步驟
?試樣制備?：
生物可吸收螺釘：旋入模擬骨料至60%深度（全螺紋）或全螺紋深度（部分螺紋）?。
金屬螺釘：固定于特制夾具，確保軸向?qū)R?。
?參數設置?：
旋入速度：≤5 r/min；拔出速度：5 mm/min?。
?執行測試?：
記錄扭矩-角度曲線（扭矩測試）、力-位移曲線（拔出測試）?。
?失效判定?：
?合格標準?：
斷裂強度≥4N（靜態負載）?；
旋入扭矩＜螺釘/螺絲刀屈服強度?。
六、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
