測試手指工裝-測試儀
測試手指工裝-測試儀

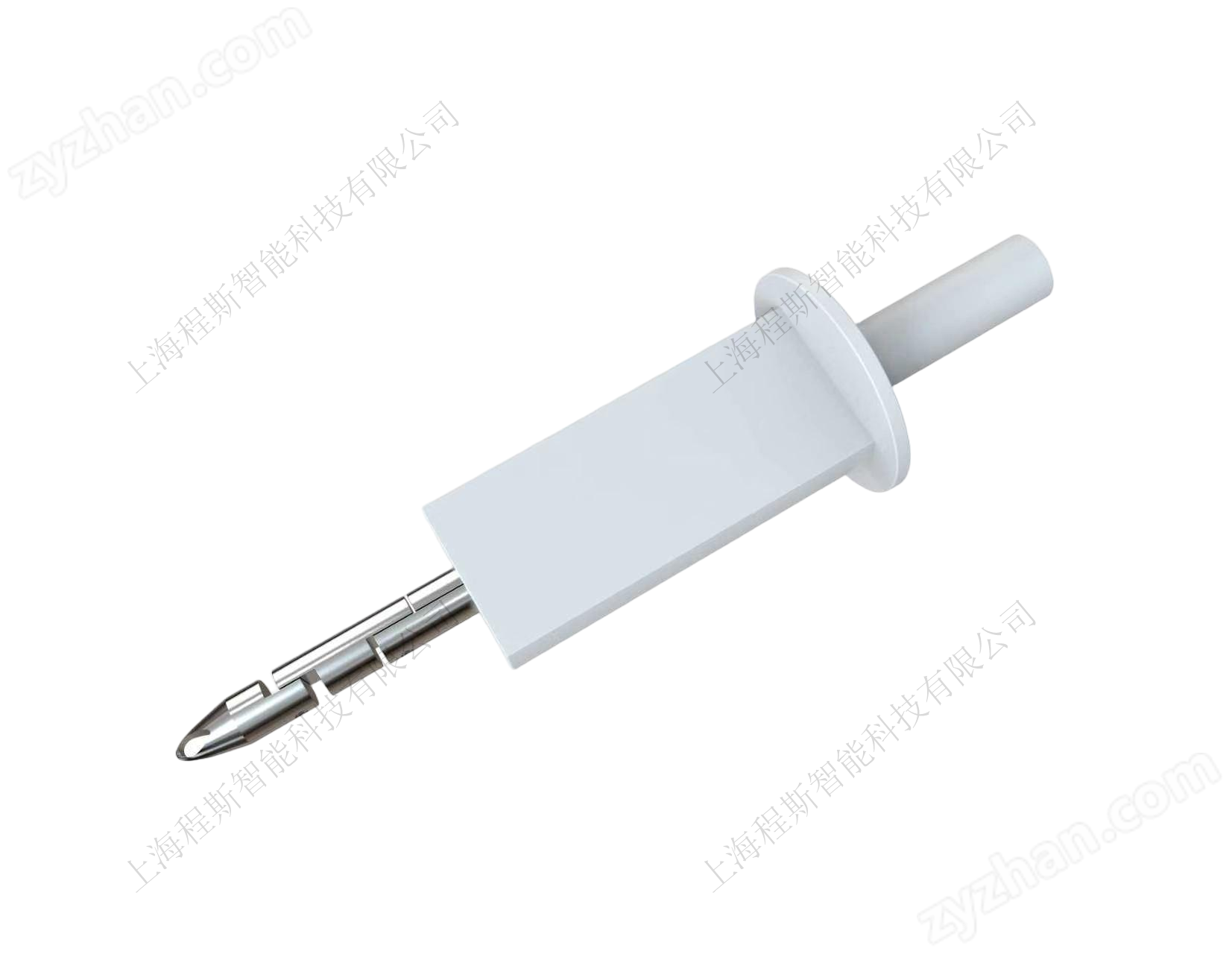

CSI-F1146測試手指工裝
一、儀器用途
本試具用于檢驗防止人體觸及危險部件的基本防護。此試具也用于防止手指觸及的防護檢驗
二、工作原理
模擬成年人伸直、彎曲的手指，在正常使用力度下伸進設備開孔、縫隙、散熱孔、裝配間隙，檢驗外殼能不能擋住人體手指觸碰內部帶電部件、高溫部件、運動危險零件，以此判定外殼防護等級（IP2X）與防觸電安全性。
三、執行標準
IEC61032B GB/T 16842-2016
四、技術能參數
?指標? | ?參數? |
探棒球形頭部直徑? | 12.5 mm |
圓柱手指段直徑 | 12.5 mm |
彎折段長度? | 80 mm? |
手柄直徑 | 50 mm |
鉸接間隙 | ≤5 mm |
材質 | 導電金屬 |
限位擋盤直徑 | 100mm |
彎折角度 | 0°～90° 單向彎折 |
五、基本配置
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
扳手1套;
CSI-F1146測試手指工裝
一、儀器用途
本試具用于檢驗防止人體觸及危險部件的基本防護。此試具也用于防止手指觸及的防護檢驗
二、工作原理
模擬成年人伸直、彎曲的手指，在正常使用力度下伸進設備開孔、縫隙、散熱孔、裝配間隙，檢驗外殼能不能擋住人體手指觸碰內部帶電部件、高溫部件、運動危險零件，以此判定外殼防護等級（IP2X）與防觸電安全性。
三、執行標準
IEC61032B GB/T 16842-2016
四、技術能參數
?指標? | ?參數? |
探棒球形頭部直徑? | 12.5 mm |
圓柱手指段直徑 | 12.5 mm |
彎折段長度? | 80 mm? |
手柄直徑 | 50 mm |
鉸接間隙 | ≤5 mm |
材質 | 導電金屬 |
限位擋盤直徑 | 100mm |
彎折角度 | 0°～90° 單向彎折 |
五、基本配置
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
扳手1套;
